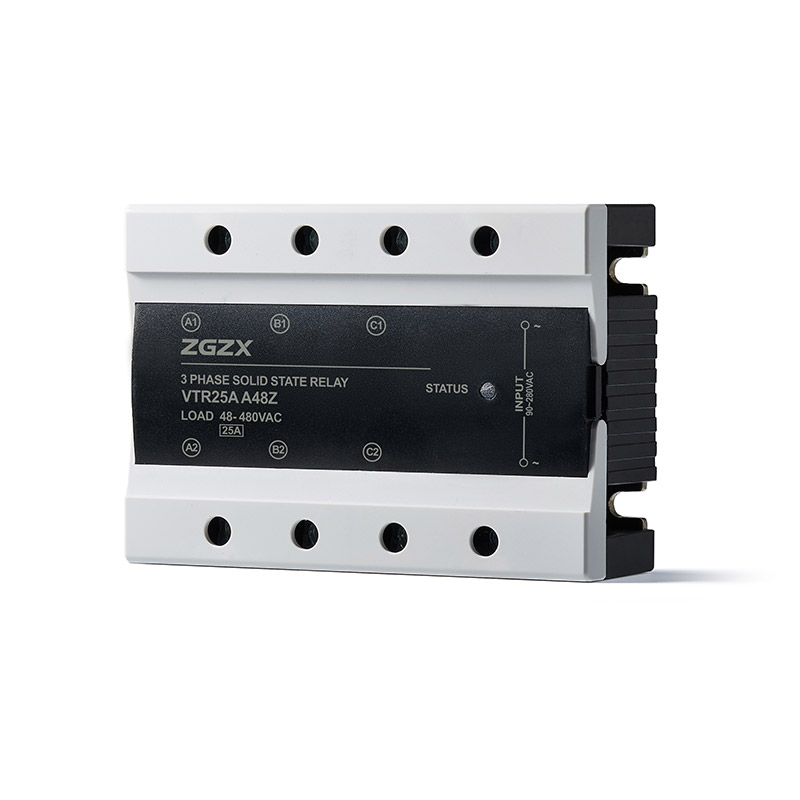

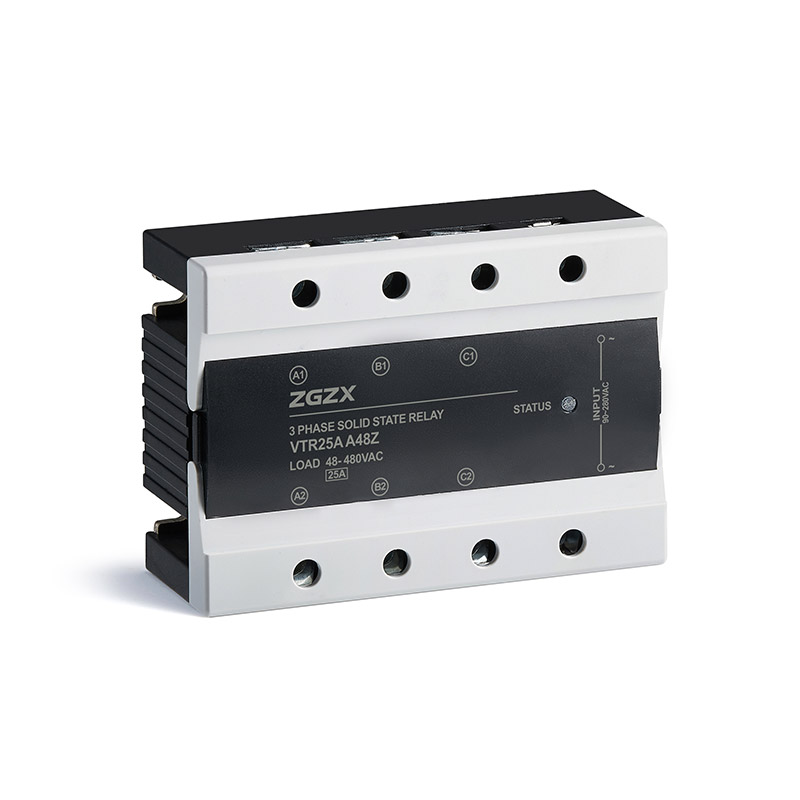

• 三刀单掷一常开式,适用于三相负载
• 额定工作电压:480V; 530V
• 开关型式为过零导通型和随机导通型
• 控制电压:3-32Vdc 或 AC 90-280VAC
• 热性能好,寿命长
• 额定工作电流:3x10-120A
• LED输入显示
• 高dv/dt,更适合千感性负载
• 三刀单掷一常开式,适用于三相负载
• 额定工作电压:480V; 530V
• 开关型式为过零导通型和随机导通型
• 控制电压:3-32Vdc 或 AC 90-280VAC
• 热性能好,寿命长
• 额定工作电流:3x10-120A
• LED输入显示
• 高dv/dt,更适合千感性负载

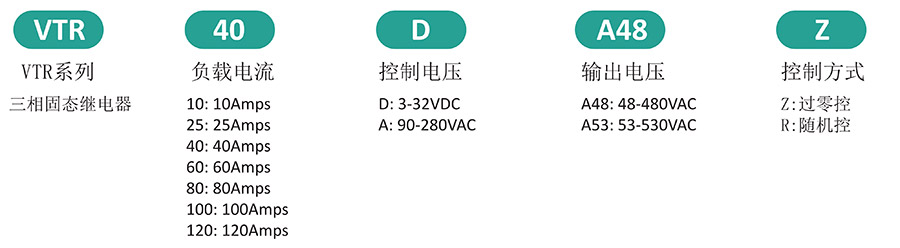

A. 控制电压3-32VDC工作电压为480VAC“Z”或480VAC“R”
工作电流 |
过零控型号 |
随机控型号 |
10Amps |
VTR10DA48Z |
VTR10DA48R |
25Amps |
VTR25DA48Z |
VTR25DA48R |
40Amps |
VTR40DA48Z |
VTR40DA48R |
60Amps |
VTR60DA48Z |
VTR60DA48R |
80Amps |
VTR80DA48Z |
VTR80DA48R |
100Amps |
VTR100DA48Z |
VTR100DA48R |
120Amps |
VTR120DA48Z |
VTR120DA48R |
B.控制电压90-280AC工作电压为480VAC“Z”或480VAC“R”
工作电流 |
过零控型号 |
随机控型号 |
10Amps |
VTR10AA48Z |
VTR10AA48R |
25Amps |
VTR25AA48Z |
VTR25AA48R |
40Amps |
VTR40AA48Z |
VTR40AA48R |
60Amps |
VTR60AA48Z |
VTR60AA48R |
80Amps |
VTR80AA48Z |
VTR80AA48R |
100Amps |
VTR100AA48Z |
VTR100AA48R |
120Amps |
VTR120AA48Z |
VTR120AA48R |
控制方式 |
直流控交流 |
控制电压 |
3-32VDC |
控制方式 |
交流控交流 |
控制电压 |
90-280VAC |
负载电流 |
10A-120A |
负载电压 |
48-530VAC |
通态降压 |
≤1.8V |
通态时间 |
≤10ms |
断态漏电流 |
≤8mA |
环境温度 |
-30℃+80℃ |
1.用于控制感性负载时必须加抑制电路。
2.控制端极性要保证正确,否则可能损坏产品。

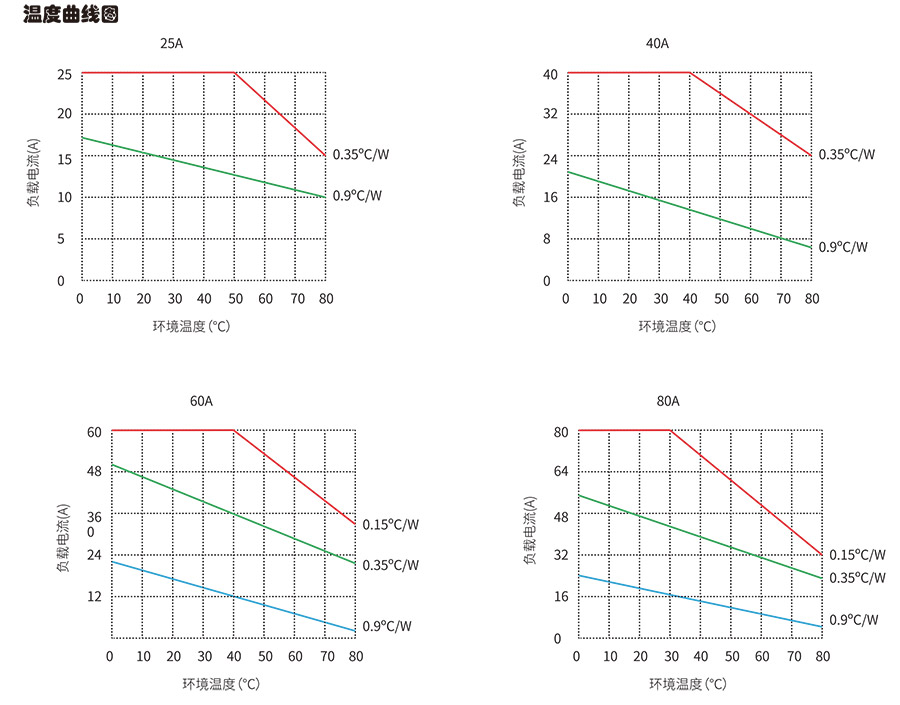

3.环境温度高于40℃时使用应参照温度曲线。
注意事项

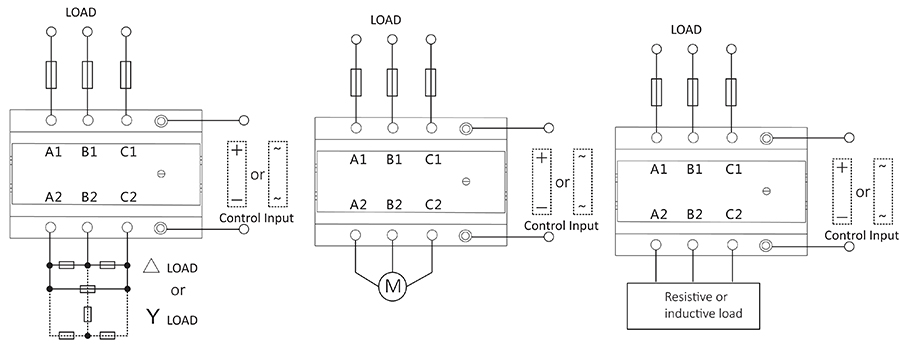

1.本产品内部有缺相保护功能,所以产品的L1,L2,L3必须接相线,U, V, W接负载才能正常工作,相线侧与负载侧接反产品将不能正常工作。
2.本产品温度保护需要在底板温度降低到设定值后会自动恢复。

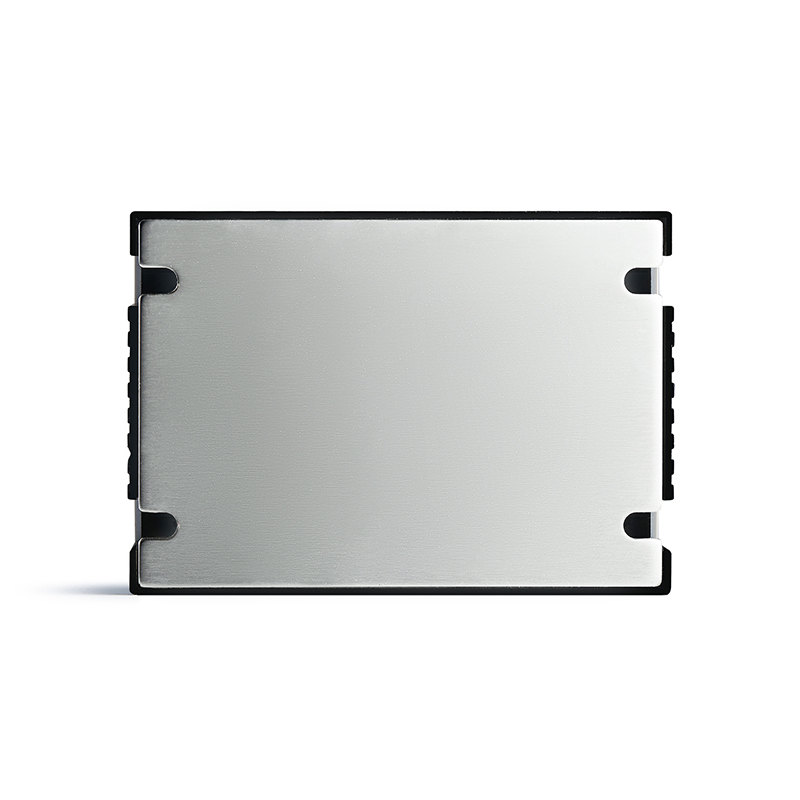

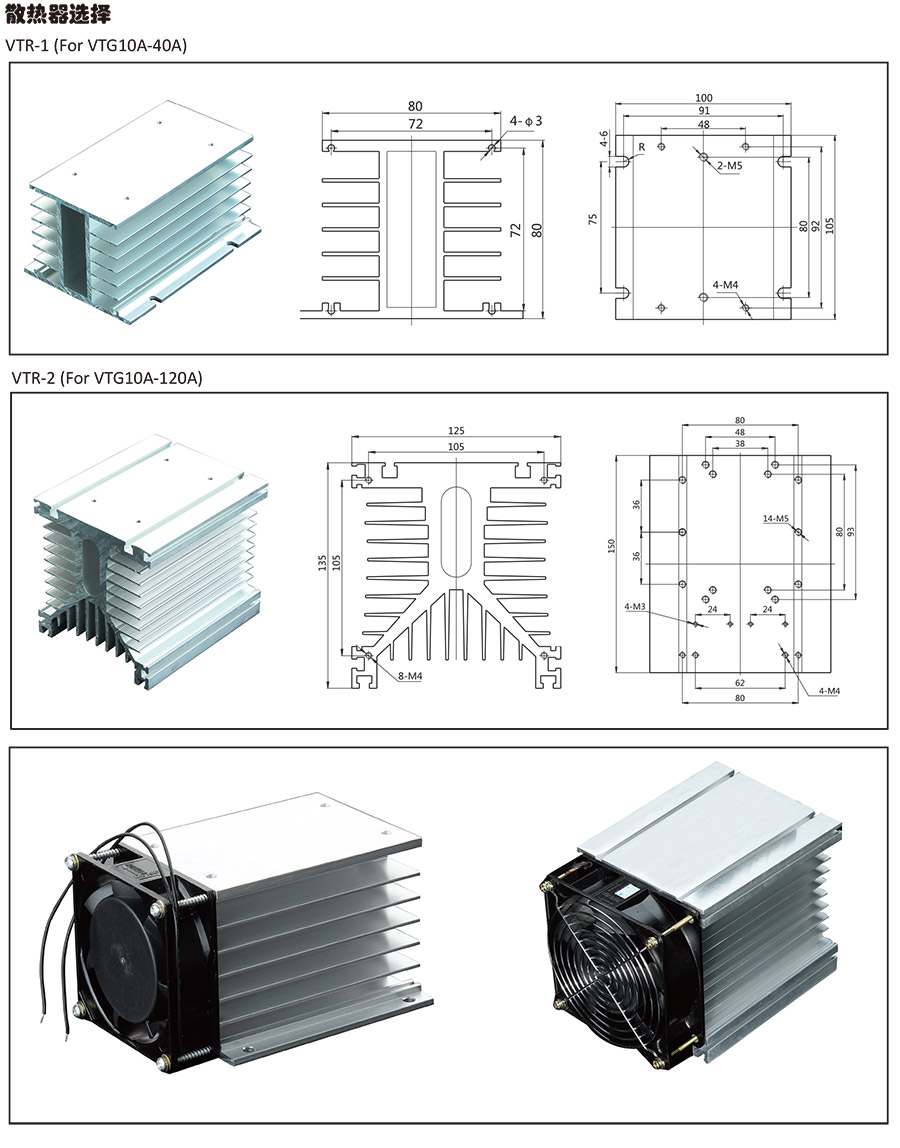

3.继电器工作产生的热量需通过底板散出,需确保继电器底板与散热器接触紧密、安装牢靠,且接触面需加导热垫片或涂覆导热硅脂。

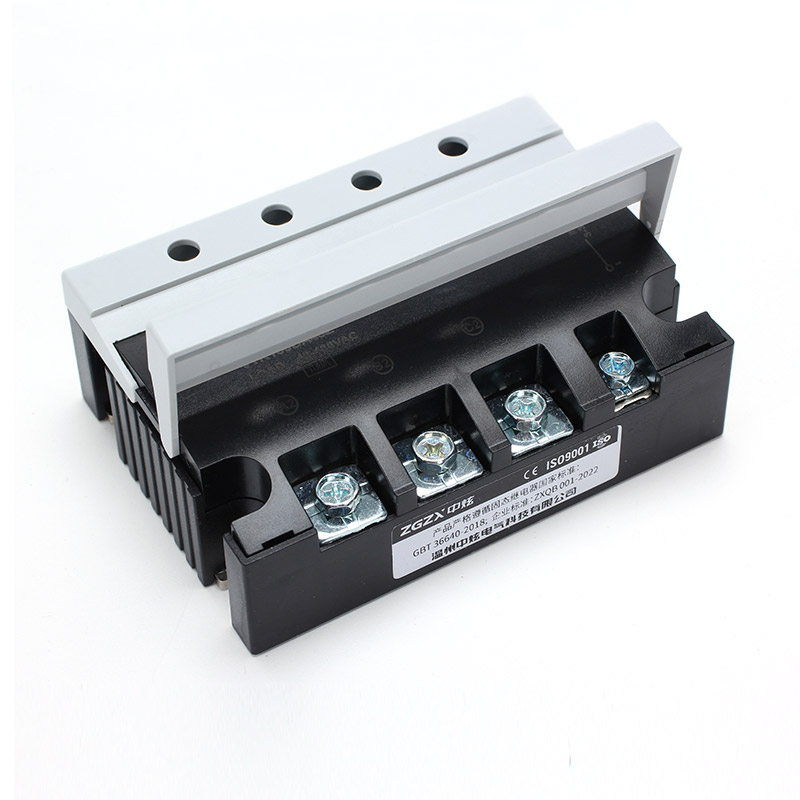

4.继电器端子应确保接线牢固,接线松弛会导致产品异常发热,损坏产品。输入端子的推荐安装扭矩为0.5N . m,输出端子的推荐安装扭矩为(0 .98~1.37) N · m 。
5.产品工作的环境温度较高时,请参照温度曲线降额使用。
