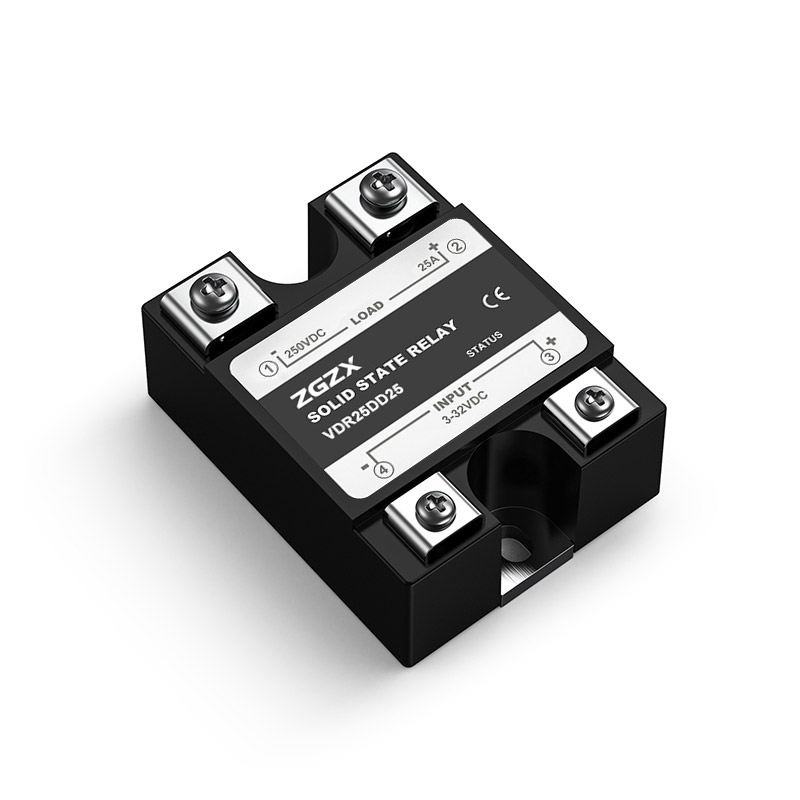

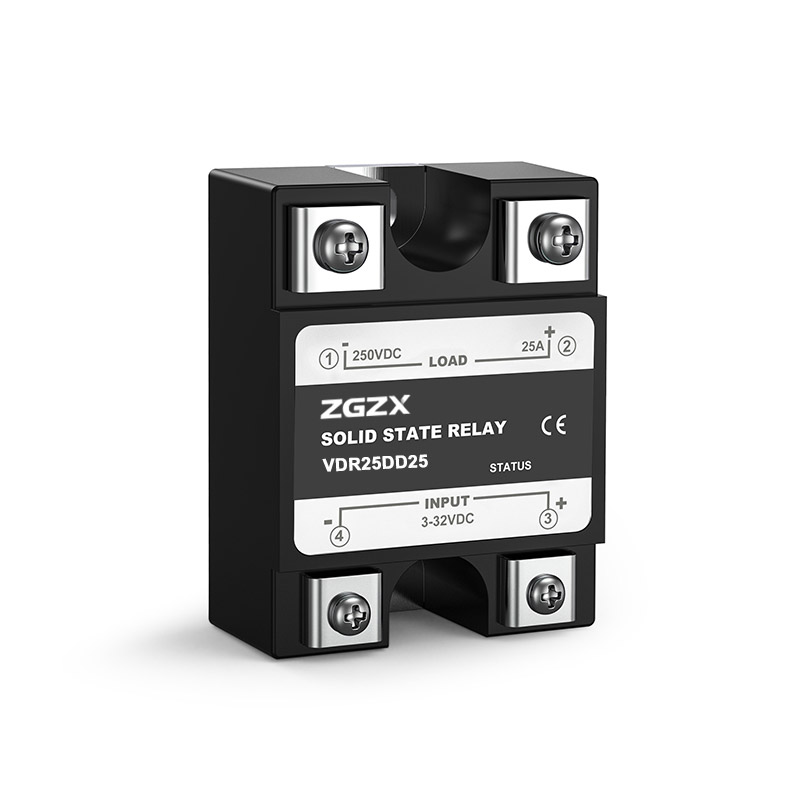

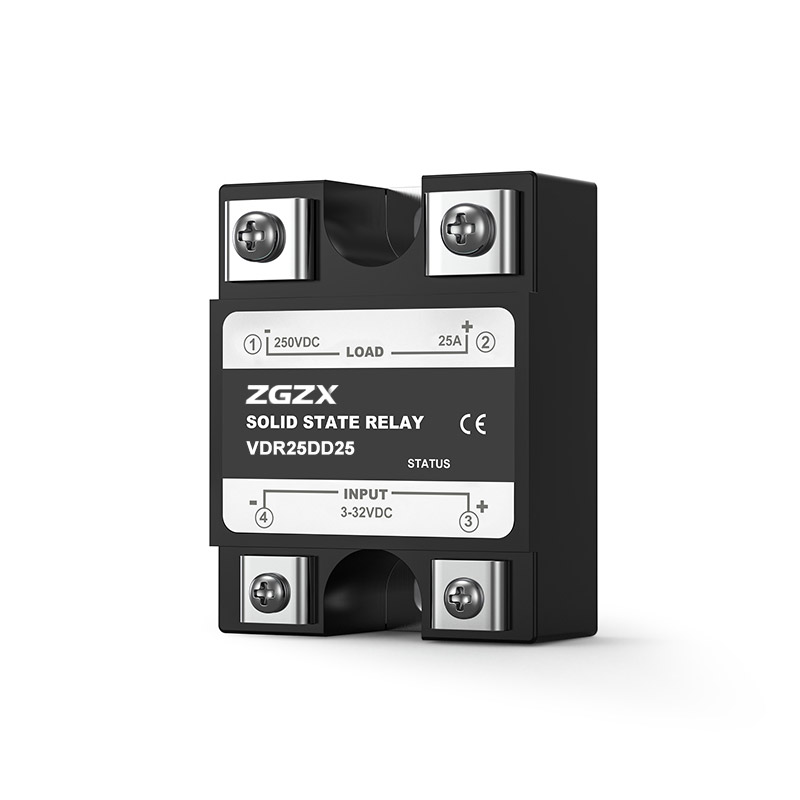

• 控制信号与TTL逻辑接口。
• 晶体管输出,通态压降小,开关速度快。
• 发光二极管指示工作状态。
• 环氧树脂封装一体,防腐抗震,工作可靠。
• 产品主要用于工业自动化中,弱电与强电隔离控制以及各种大功率的直流电气设备。如直流电动机、电磁阀、电磁震动器、电池充放电开关等。
控制电压:3-32VDC工作电压120V,250V,400V,600V,900V,1200V
电流
工作电压250V
工作电压1200V
10A

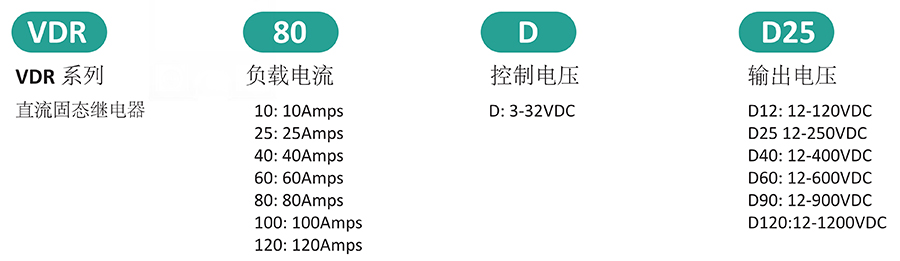

VDG10DD25
VDG10DD120
25A
VDG25DD25
VDG25DD120
40A
VDG40DD25
VDG40DD120
60A
VDGR60DD25
VDG60DD120
80A
VDG80DD25
VDG80DD120
100A
VDG100DD25
VDG100DD120
120A
VDG120DD25
VDG120DD120
项目 |
单位 |
参数值 |
控制电压 |
Vrms |
3 to 32Vdc |
控制电流 |
Vrms |
4-30mA |
开通电压 |
Vrms |
3Vdc |
关断电压 |
Vrms |
1Vdc |
通断时间 |
ms |
≤5 ms |
反向电压 |
Vrms |
32Vdc |
负载电流 |
Arms |
0.05 to 120 |
浪涌电流 |
Arms |
≥200% |
负载电压 |
Vrms |
120VDC~1200VDC |
通态压降 |
Vrms |
≤0.5~4.6 |
绝缘电阻 |
MΩ |
≥100MΩ |
工作温度 |
℃ |
-25℃ to+ 75℃ |
产品选用注意事项
1、由于直流固态继电器的负载电压值等于断态电压值,负载电流为最大值,故在选用时应留有充分余量,阻性负载时:电流按2.5~4倍负载电流选取,电压按2~3倍负载电压选取感性负载时:电流按4~8倍负载电流选取,电压按2~3倍负载电压选取。

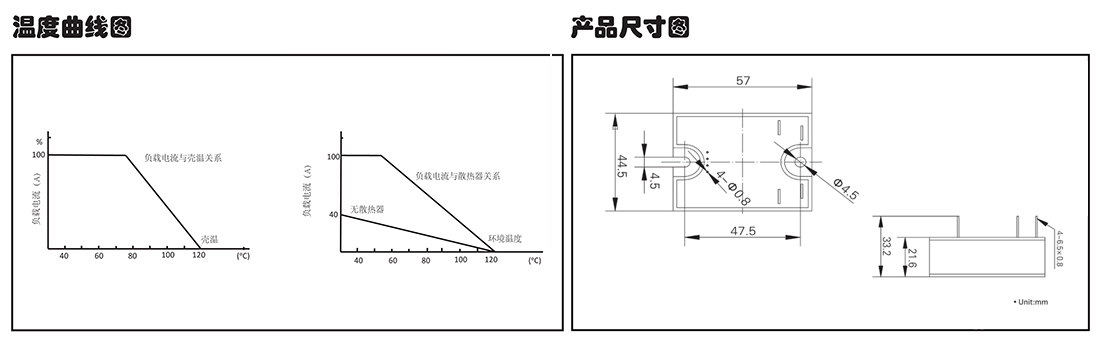

2、根据负载电流与环境温度的关系,当环境温度较高或散热条件欠佳时,应增加电流容量。为防使用时负载短路,要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器 。

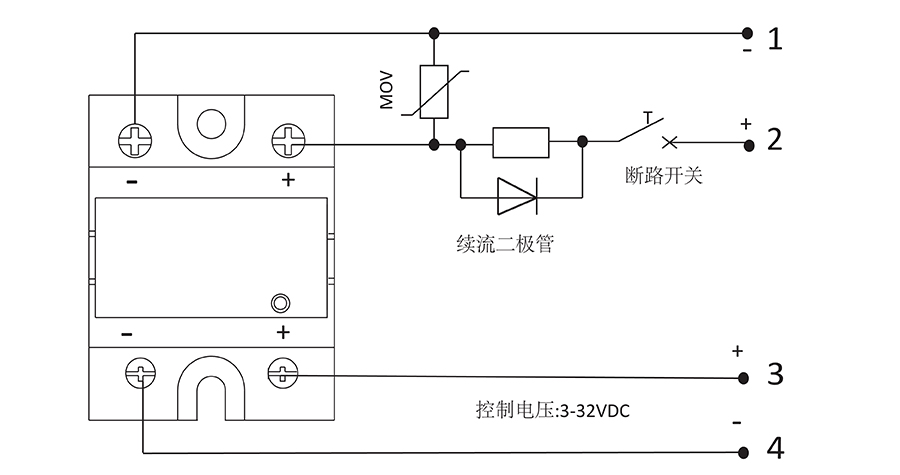

3、感性负载时必须在负载两端并接一个续流二极管,并在输出端并接压敏电阻(压敏电阻(MOV)按电源电压的1~1.5倍选取),以防过压时损坏输出管。
4、安装时,要求散热器与本产品接触面之间必须平整、光洁,并在其表面涂上一层导热硅脂,最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
