• 单刀单掷一常开式 ,条形结构,安装使用方便。
• 开关型式分为过零导通型和随机导通型。
• 高dv/dt适合于感性负载。
• 输入/输出绝缘2500V。
• 控制电压 3-32V或90-280VAC 。
• VRRM≥1200V, 可使用在480V交流电路里。
• LED输入显示。

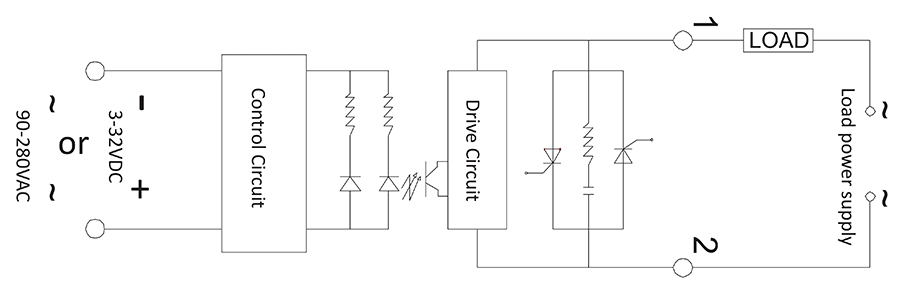

• 双SCR反并联功率输出,芯片焊接技术,热性能好,寿命长。
• 单刀单掷一常开式 ,条形结构,安装使用方便。
• 开关型式分为过零导通型和随机导通型。
• 高dv/dt适合于感性负载。
• 输入/输出绝缘2500V。
• 控制电压 3-32V或90-280VAC 。
• VRRM≥1200V, 可使用在480V交流电路里。
• LED输入显示。
• 双SCR反并联功率输出,芯片焊接技术,热性能好,寿命长。

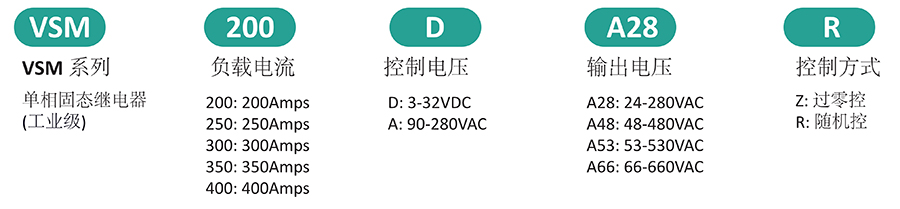

A. 控制电压3-32VDC工作电压为480VAC“Z”或480VAC“R”
工作电流 |
过零控型号 |
随机控型号 |
200Amps |
VSM200DA48Z |
VSM200DA48R |
250Amps |
VSM250DA48Z |
VSM250DA48R |
300Amps |
VSM300DA48Z |
VSM300DA48R |
350Amps |
VSM350DA48Z |
VSM350DA48R |
4000Amps |
VSM400DA48Z |
VSM400DA48R |
B. 控制电压90-280VAC工作电压为480VAC“Z”或480VAC“R”
工作电流 |
过零控型号 |
随机控型号 |
200Amps |
VSM200AA48Z |
VSM200AA48R |
250Amps |
VSM250AA48Z |
VSM250AA48R |
300Amps |
VSM300AA48Z |
VSM300AA48R |
350Amps |
VSM350AA48Z |
VSM350AA48R |
400Amps |
VSM400AA48Z |
VSM400AA48R |
输入参数
控制方式 |
直流控交流 |
交流控交流 |
控制电压范围 |
3 to 32Vdc |
90 to 280Vac |
输入电流 (Max.) |
13/16mAdc @=5V/12V |
29mAac @=220V |
开通电压(Max.) |
3Vdc |
90Vac |
关断电压(Min) |
1Vd |
10Vac |
反向电压(Max.) |
32Vdc |
/ |
输出参数
输出参数 |
单位 |
参数值 |
标称电流 |
Amp |
200-400A |
负载电流范围 |
Arms |
0.05 to 400 |
负载电压范围 |
Vrms |
24-480V |
频率范围 |
Hz |
47to 63 |
断态漏电流(Max.) |
mArms |
≤10 |
通态压降(Max.) |
Vrms |
1.8 |
开通时间(Max.)“零控” |
Cycle |
1/2 |
开通时间(Max.)“随机控” |
mSec |
1 |
环境温度范围 |
°C |
-30°C to +80°C |
