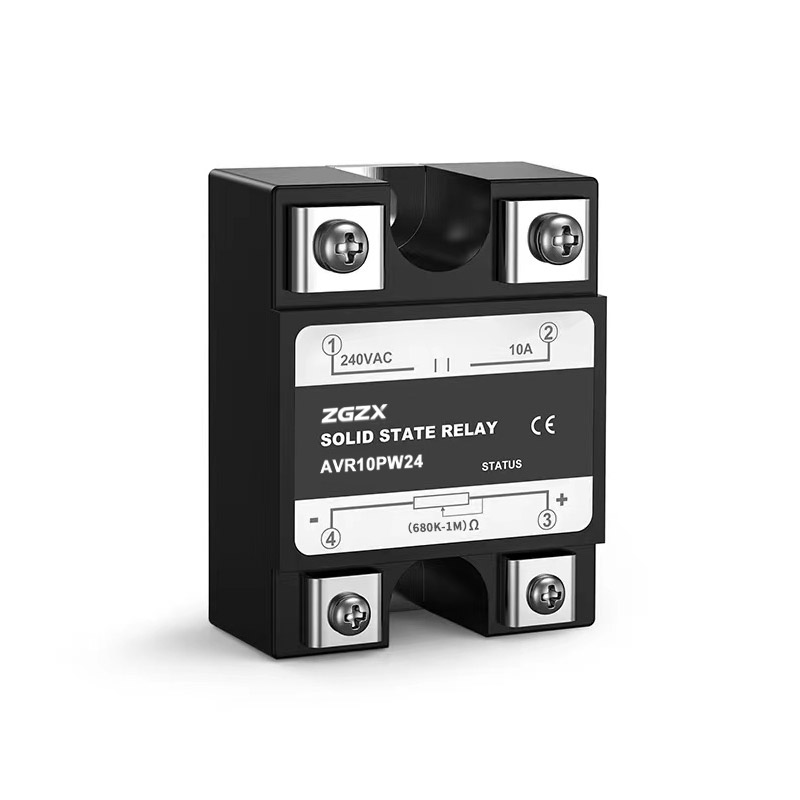

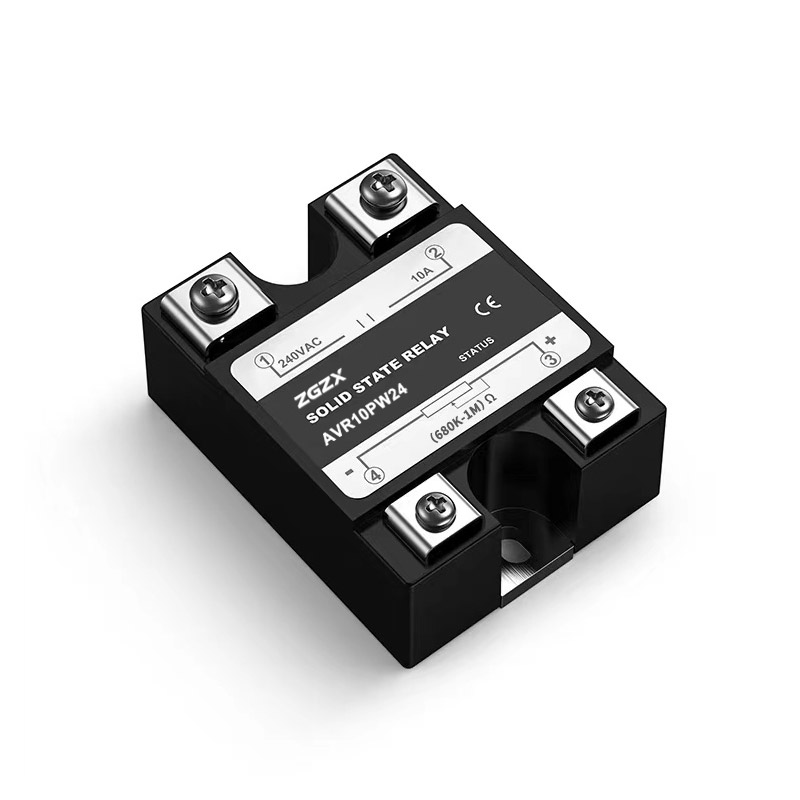

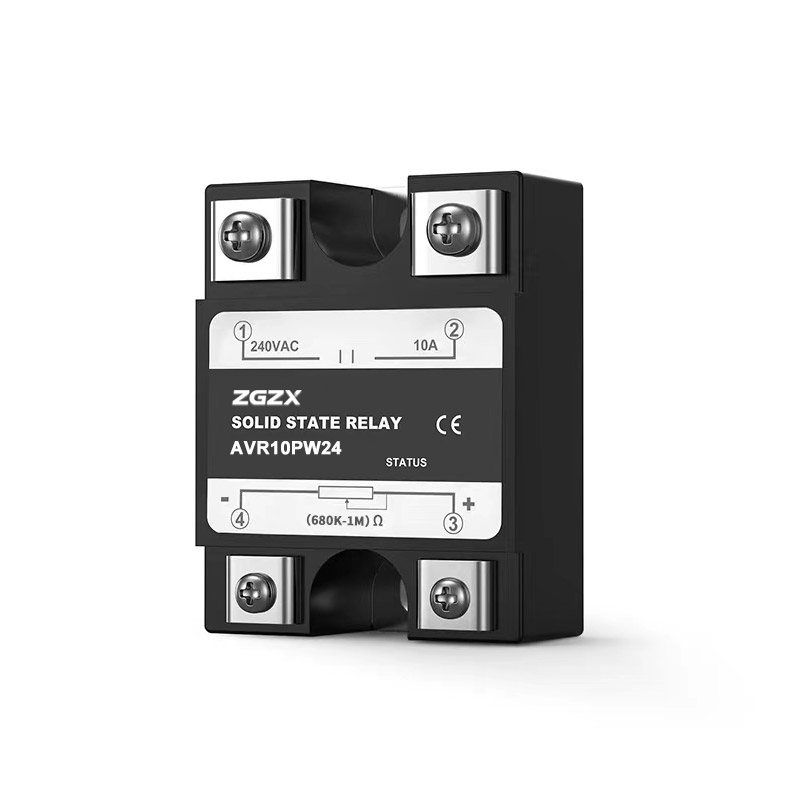

• 可控硅移相输出, 调节范围宽。
• 内置阻容吸收回路, 浪涌吸收保护更可靠。
• 国际标准化安装尺寸。
• LED指示工作状态。
• 环氧树脂灌胶,抗腐蚀、 抗爆能力强。
• 阻燃外壳配詈安全防护罩。

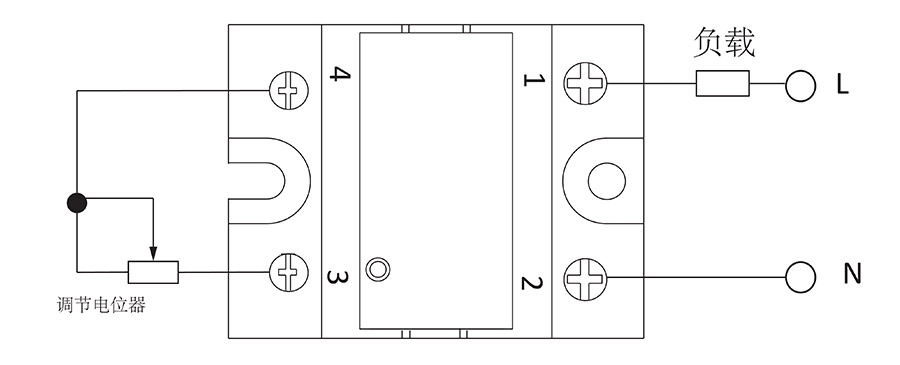

• 使用简单,外接电位器即可实现输出电压调节。
• 可控硅移相输出, 调节范围宽。
• 内置阻容吸收回路, 浪涌吸收保护更可靠。
• 国际标准化安装尺寸。
• LED指示工作状态。
• 环氧树脂灌胶,抗腐蚀、 抗爆能力强。
• 阻燃外壳配詈安全防护罩。
• 使用简单,外接电位器即可实现输出电压调节。

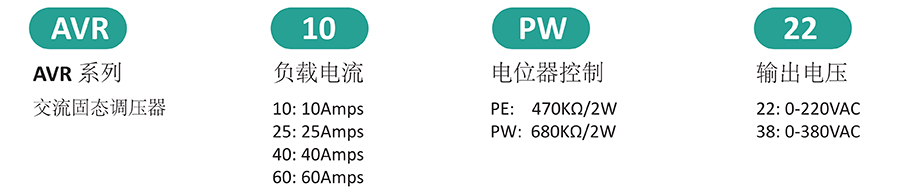

输出电压220V
工作电流
470K
680K
10A
AVR10PE22
AVR10PW22
25A
AVR25PE22
AVR25PW22
40A
AVR40PE22
AVR40PW22
60A
AVR60PE22
AVR60PW22
80A
AVR80PE22
AVR80PW22
输出电压380V
工作电流
470K
680K
10A
AVR10PE38
AVR10PW38
25
AVR25PE38
AVR25PW38
40
AVR40PE38
AVR40PW38
60
AVR60PE38
AVR60PW38
80
AVR80PE38
AVR80PW38
项目 |
单位 |
参数值 |
负载电流 |
Arms |
0.05-80A |

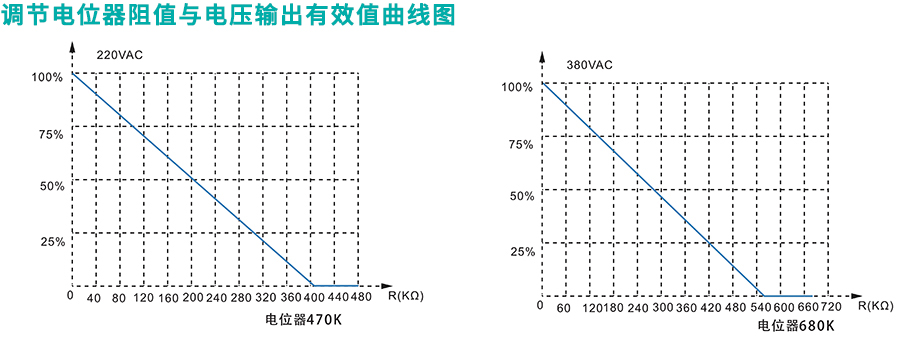

外加电位器 |
Ω |
470K/2W or 680K/2W |
电压调整范围 |
V |
0-220VAC or 0-380VAC |
最小导通电流 |
mA |
50mA |
最大通态压降 |
V |
1.5VAC |
最大断态电流 |
mA |
5mA |
通断时间 |
ms |
≤10ms |
工作频率 |
Hz |
45-65Hz |
绝缘电阻 |
MΩ |
1000MΩ(500VDC) |
最小隔离电压 |
Vrms |
2500 |
最小绝缘电压 |
Vrms |
2500 |
工作环境温度 |
°C |
-30°C to +80°C |
1、产品制造者巳就产品品质和可靠性做了很大的努力,但是应用在固态继电器内部的半导体功率器件如选型或使用不当还是会导致不可恢复的损坏。另外由于电网电压波动(通常±10% ) 以及感抗、容抗的不同, 在选型时必须考虑一定的安全系数。列如:电加热长期工作电流不能超过60% 的SSR 电流额定标称值,电机工作电流不应超过1/7 SSR 的电流额定标称值。

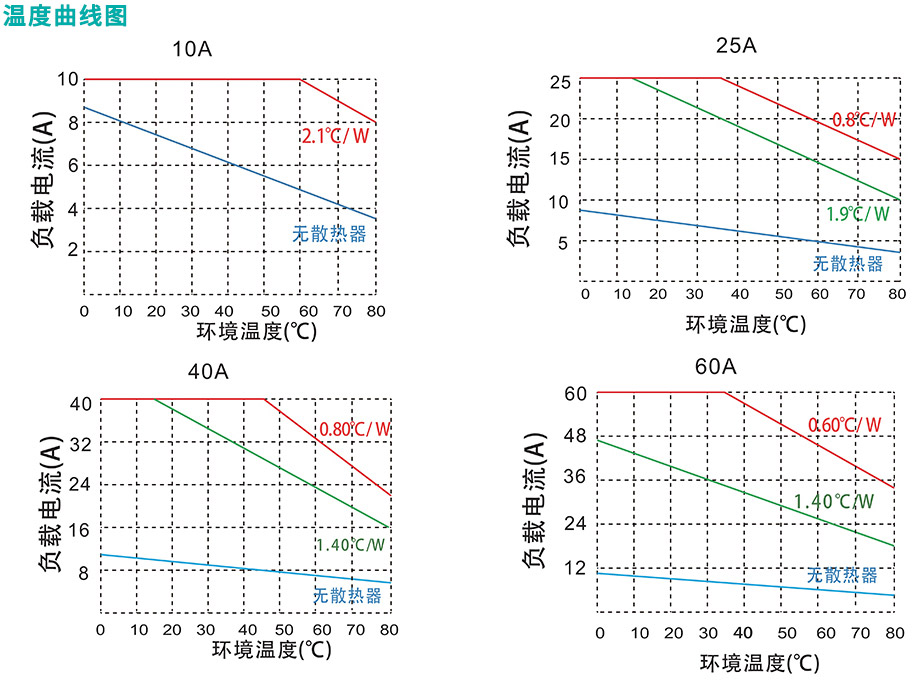

2、在长期工作电流≥5A时必须加装与之配套的散热器,工作中散热器底板温度不得超过80℃。 若环境温度过高必须采取风冷以加速空气流动以获得更好的散热效果。

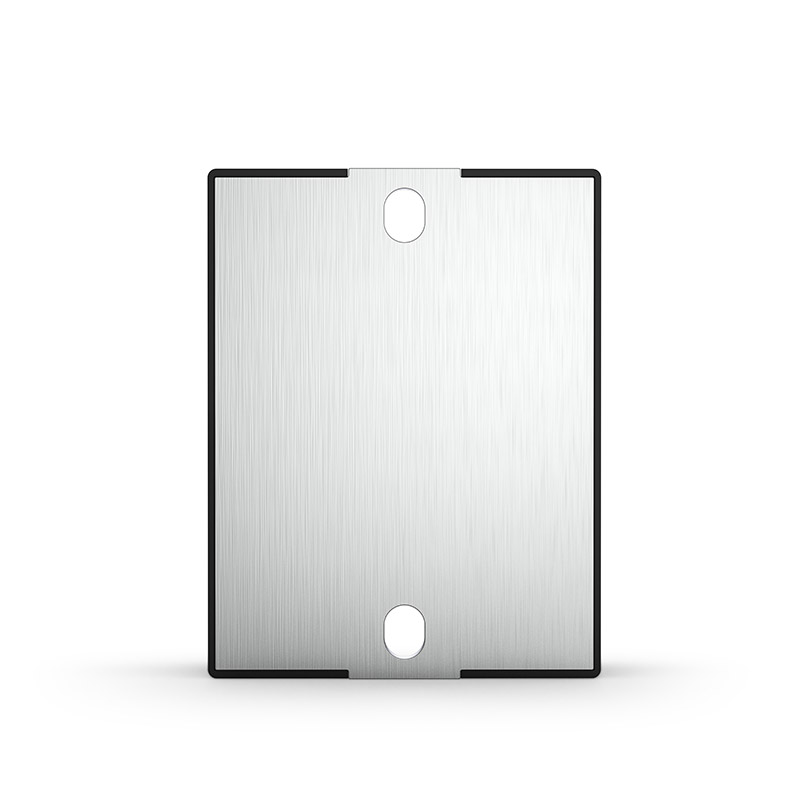

3、为确保安装过程中固态继电器与散热器表面紧密接触而达到更理想的散热效果, 我公司根据不同电流等级配备专用导热膜或者专用导热硅脂,在安装时请将导热膜平行置于固态继电器底板与散热器接触面之间并紧固安装固定螺钉,对配备导热硅脂的在安装时请在固态继电器底板整体均匀涂抹适量导热硅脂,并紧固安装固定螺钉。
4、模块紧固到散热器表面时采用M4螺钉和弹簧垫圈,4-6Nm力矩加以紧固 使用3小时后以同样力矩紧固一次。
5、控制端M3螺丝推荐紧固扭矩0.8-INm。负载端M5螺丝推荐紧固扭矩1.9-2.lNm 。
6、控制电位器接线较长时请使用带屏蔽的导线或用金属管屏蔽;
7、该产品为非隔离型 (输入与输出端), 选择电位器应当注意与线电压的隔离, 安装使用过程中必须注意安全,
8、固态继电器的存放要求做到防潮、防湿、避免雨淋、跌落以及剧烈摔碰。应存放于通风、干燥、无腐蚀性气体的环境中,对环境的湿度要求必须小于80% 。
