首先固态继电器的主要作用是实现无触点接通和断开,也就是他不像交流接触器接通时会有电弧。按我现在用过的固态继电器来说单相的固态继电器,是用DC24v控制单相触点接通和断开,工作原理跟中间继电器一样,24v的电,触点闭合。直流是控制线圈,交流输出控制负载 。
首先我看图中固态继电器可以承受10A电路,AC480VAC,这个意思就是说L1----T1允许经过最大电压480V,下面 3V--32V DC,意思就是A1----A2.可以接3V -到32V直流电。

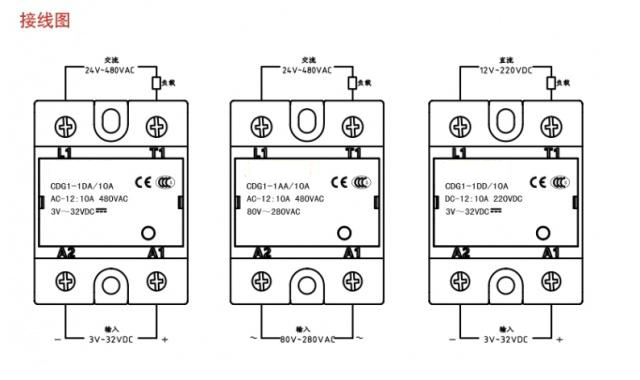

上图中我们看三款固态继电器接线方法,交流24V---480V注意L1进线,T1出现到负载,下方A1接直流电源正极,A2接直流电源负极。上图中中间的固态继电器是220V的,接线火线进A1,零线进A2.上图最右边的图上面是直流电,这个需要注意。

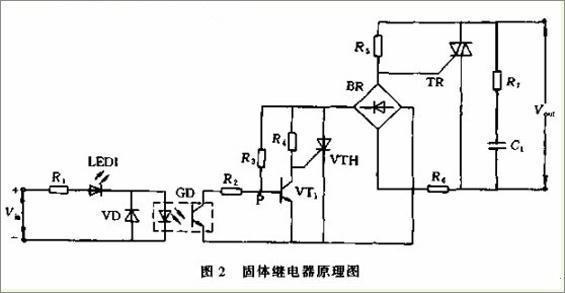

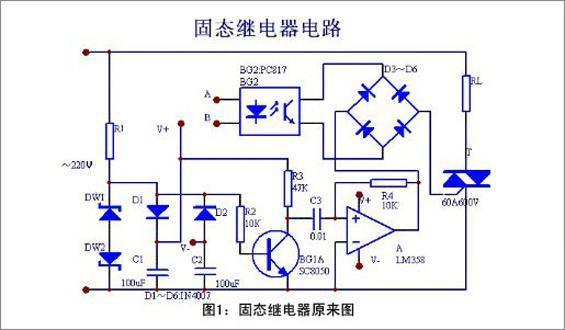

固态继电器内部电路,有电容,二极管组成
固态继电器控制灯,火线进固态继电器,经过固态继电器出来进灯,零线直接灯,固态继电器相当于一个开关,一个常开点。
下方,给固态继电器一个直流电源,固态继电器的电的时候,上方常开触点闭合。这时灯亮起来。
